BIG SMARK

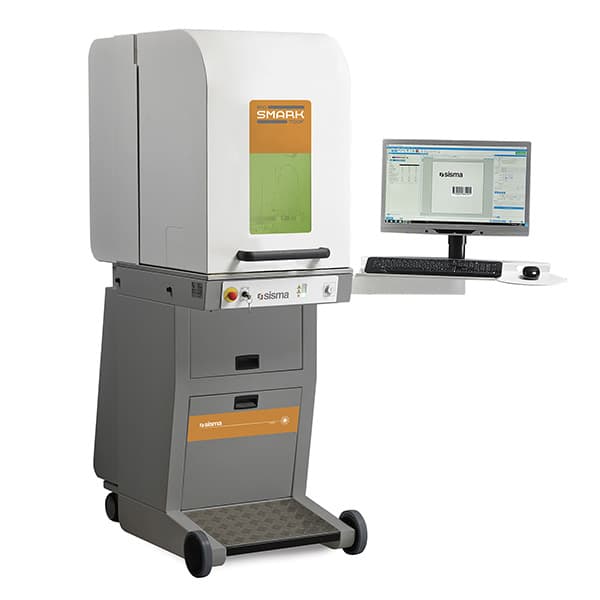

BIG SMARK. Sistema de marcado y grabado láser con base.

Versátil
Las características avanzadas de la fuente láser permiten realizar el grabado, marcado y las operaciones de corte de acuerdo con los más altos estándares técnicos. BIG SMARK puede equiparse con todos los accesorios SISMA, con el sistema de visión coaxial (CVS) y con el software Pattern Matching.

Práctico
La cámara de trabajo de 500 mm × 500 mm (altura máxima de la pieza 530 mm con longitud focal F100) está abierta en tres lados para facilitar el acceso.

Digitalmente avanzado
El software integrado, desarrollado por completo por SISMA, es la solución ideal para la gestión de archivos y la definición de parámetros, incluso para el mecanizado complejo.



DETALLES TÉCNICOS

Modelo	200EP	500F EP	700F EP	3000F	7000F	1000F EP
Fuente laser	Yb	Yb	Yb	Yb	Yb	Yb
Longitud de onda	1059 - 1064 nm	1059 - 1064 nm	1059 - 1064 nm	1059 - 1064 nm	1059 - 1064 nm	1059 - 1064 nm
Potencia media del laser	20 W	50 W	70 W	30 W	55 W	100 W
Frecuencia de pulso	1÷1000 kHz	1÷1000 kHz	1÷1000 kHz	30÷80 kHz	70÷140 kHz	1÷4166 kHz
Duración del pulso	6/500 ns	6-500 ns	9-500 ns	50-200 ns	50-200 ns	-2020 ns
Energía máxima del pulso	0,03-1 mJ	0,03-1 mJ	0,03-1 mJ	1 mJ	0,8 mJ	0,03 - 1,3mJ
Calidad del haz	< 1,6 M2	< 1,6 M2	< 1,6 M2	< 1,6 M2	< 1,6 M2	< 1,6 M2
Sistema de enfriamiento	Aire	Aire	Aire	Aire	Aire	Aire
Recorrido eje Z	380 mm35°C - non condensing	380 mm	380 mm	380 mm	380 mm	380 mm
precisión del eje z	0,05 mm	0,05 mm	0,05 mm	0,05 mm	0,05 mm	0,05 mm
Repetibilidad	0,02 mm	0,02 mm	0,02 mm	0,02 mm	0,02 mm	0,02 mm
alimentación eléctrica	230 V ± 15% 50/60 Hz 1ph - CEE 16A socket	230 V ± 15% 50/60 Hz 1ph - CEE 16A socket	230 V ± 15% 50/60 Hz 1ph - CEE 16A socket	230 V ± 15% 50/60 Hz 1ph - CEE 16A socket1ph - CEE 16A socket	230 V ± 15% 50/60 Hz 1ph - CEE 16A socket	230 V ± 15% 50/60 Hz 1ph - CEE 16A socket
peso máximo por pieza	50 kg	50 kg	50 kg	50 kg	50 kg	50 kg
Dimensiones (WxDxH)	655 mm (1357 con consola)x 1171 mm x 1762 mm (con puerta abierta)	655 mm (1357 con consola)x 1171 mm x 1762 mm (con puerta abierta)	655 mm (1357 con consola)x 1171 mm x 1762 mm (con puerta abierta)	655 mm (1357 con consola)x 1171 mm x 1762 mm (con puerta abierta)	655 mm (1357 con consola)x 1171 mm x 1762 mm (con puerta abierta)	655 mm (1357 con consola)x 1171 mm x 1762 mm (con puerta abierta)
Peso	240 kg	240 kg	240 kg	240 kg	240 kg	240 kg
