BIG SMARK. sistema di marcatura e incisione laser con basamento.

Versatile
Le funzionalità avanzate della sorgente laser consentono di eseguire lavorazioni di incisione, marcatura e taglio in linea con gli standard tecnici più elevati. BIG SMARK può essere integrato con tutti gli accessori SISMA oltre al sistema di visione coassiale (CVS) e al software di Pattern Matching.

Pratico
La camera di lavoro di 500 mm x 500 mm (altezza massima del pezzo 530 mm con focale F100) ha un accesso facilitato grazie all’apertura su tre lati.

Digitalmente avanzato
Interamente sviluppato da SISMA, il software integrato è la soluzione ideale per la gestione dei file e la definizione dei parametri, anche nel caso di lavorazioni complesse.

BIG SMARK è un sistema di marcatura e incisione per la realizzazione di microlavorazioni con tecnologia laser in fibra.

L’ampio panorama di sorgenti laser disponibili, un ventaglio da 3 a 100 W, permette di eseguire processi di incisione, marcatura, taglio e micro-taglio, tecnologicamente al passo con lo stato dell’arte e in grado di soddisfare i più alti requisiti richiesti dagli standard moderni.
La conoscenza del processo, sviluppata da SISMA, e la consapevolezza delle esigenze produttive, proprie delle innumerevoli applicazioni possibili, sono state abilmente coniugate in BIG SMARK rendendolo un sistema innovativo per semplicità e produttività.
La sua struttura compatta (meno di 66 cm di larghezza e meno di 180 cm di altezza, incluso basamento) permette all’operatore di mantenere una posizione comoda ed ergonomica, garantendone la movimentazione attraverso porte di dimensione standard.
Il piano di lavoro in alluminio, accessibile su tre lati e con cave a “T” per il fissaggio di attrezzature, è dotato di aspirazione fumi controllata, consente di inserire pezzi di grandi dimensioni, anche superiori all’area di lavoro della focale installata, ed è disponibile anche in acciaio forato come accessorio opzionale.
BIG SMARK può essere inoltre dotato di svariati altri accessori, come: mandrino rotante, alimentatore automatico targhette, tastatore dinamico, telecamera di centraggio pezzi, interfaccia robot, apertura pneumatica della porta…

Contattaci per maggiori informazioni sui sistemi di marcatura e incisione laser

DETTAGLI TECNICI

Modello200F EP500F EP700F EP3000F7000F1000F EP
Sorgente laserYbYbYbYbYbYb
Potenza di uscita1059 - 1064 mm1059 - 1064 mm1059 - 1064 mm1080 - 1095 mm1080 - 1095 mm1059 - 1064 mm
Lunghezza d'onda20 W50 W70 W30 W55 W100 W
Frequenza di lavoro1÷1000 Khz1÷1000 Khz1÷1000 Khz30÷80 Khz70÷140 Khz1÷4166 Khz
Durata impulso6 - 500 ns6 - 500 ns9 - 500 ns50 - 200 ns50 - 200 ns6 - 2020 ns
Potenza di picco> 10 kW> 10 kW> 10 kW8,5 kW> 10 kW14 kW
Energia di impulso0,03 - 1 mJ0,03 - 1 mJ0,03 - 1 mJ1 mJ0,8 mJ0,03 - 1,3 mJ
Qualità del fascio (M²)< 1,6< 1,6< 1,6< 1,6< 1,6< 1,6
RaffreddamentoAriaAriaAriaAriaAriaAria
Corsa asse Z380 mm380 mm380 mm380 mm380 mm380 mm
Precisione asse Z0,05 mm0,05 mm0,05 mm0,05 mm0,05 mm0,05 mm
Ripetibilità0,02 mm0,02 mm0,02 mm0,02 mm0,02 mm0,02 mm
Peso max. pezzo50 kg50 kg50 kg50 kg50 kg50 kg
Alimentazione230 V ± 15% 50/60 Hz 1ph CEE 16A socket/pres230 V ± 15% 50/60 Hz 1ph CEE 16A socket/pres230 V ± 15% 50/60 Hz 1ph CEE 16A socket/pres230 V ± 15% 50/60 Hz 1ph CEE 16A socket/pres230 V ± 15% 50/60 Hz 1ph CEE 16A socket/pres230 V ± 15% 50/60 Hz 1ph CEE 16A socket/pres
Potenza assorbita0,8 kW0,8 kW0,8 kW0,8 kW0,8 kW0,8 kW
Dimensioni (LxPxA)*655 mm (1357 mm con console) x 1171 mm x 1762 mm (2137 con porta aperta)655 mm (1357 mm con console) x 1171 mm x 1762 mm (2137 con porta aperta)655 mm (1357 mm con console) x 1171 mm x 1762 mm (2137 con porta aperta)655 mm (1357 mm con console) x 1171 mm x 1762 mm (2137 con porta aperta)655 mm (1357 mm con console) x 1171 mm x 1762 mm (2137 con porta aperta)655 mm (1357 mm con console) x 1171 mm x 1762 mm (2137 con porta aperta)
Peso240 kg240 kg240 kg240 kg240 kg240 kg

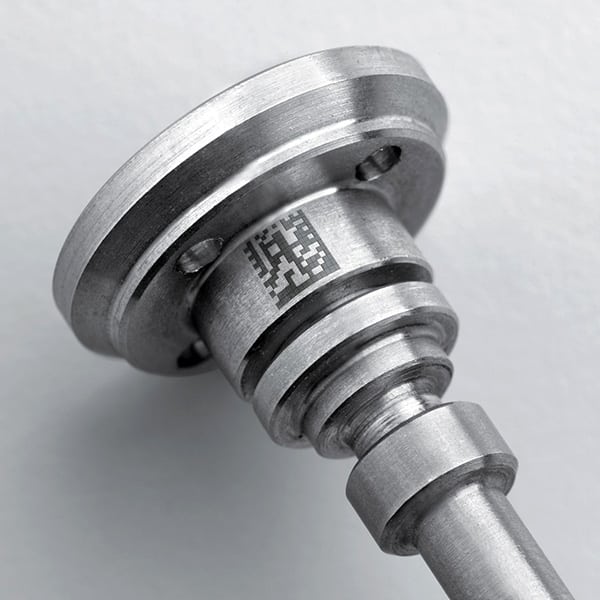

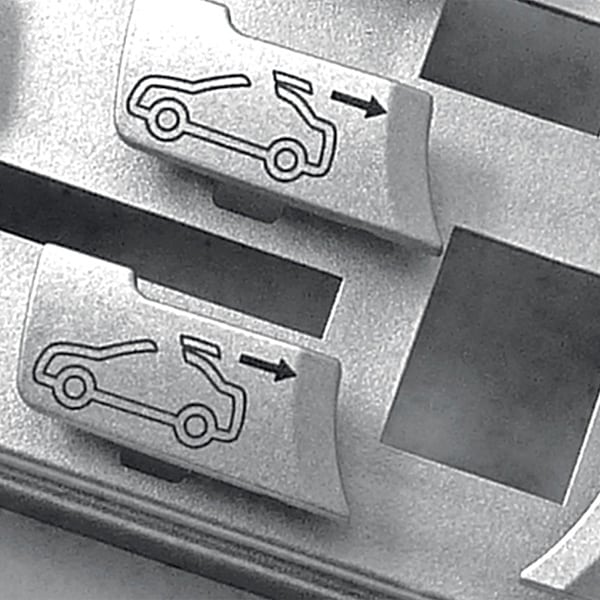

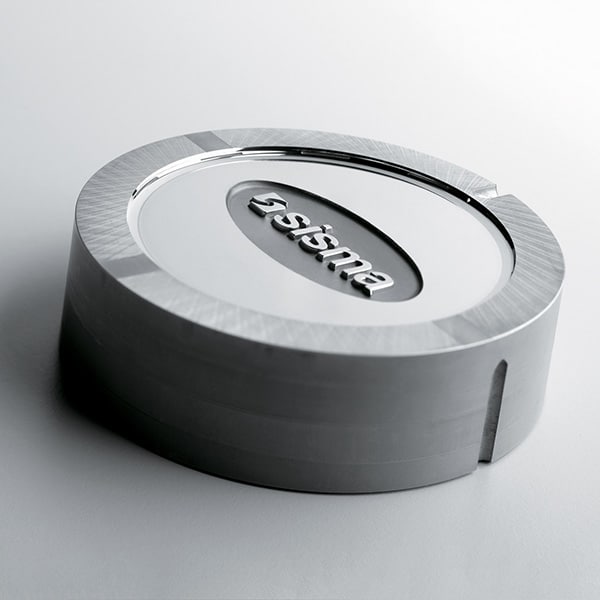

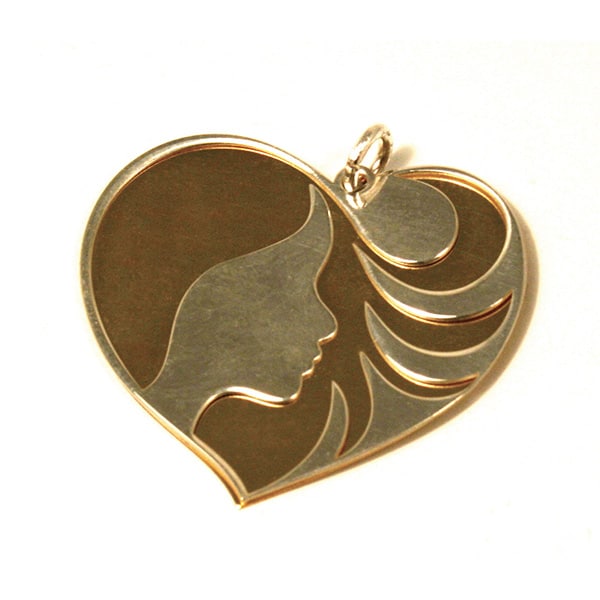

Esempi di applicazioni di BIG SMARK
